一、產品概述     信號閘閥常應用于自動噴水消防管路系統，來監控供水管路，可以遠地指示閥門開度。升桿式閘閥及附開度指示閘閥也經常應用于消防系統，如果閘閥安裝位置離地面較高時，一般使用升桿式閘閥，可以明顯指示閥門開度，若安裝位置較低，則需用附開度指示閘閥。

二、主要零部件材料

零件名稱 材質 傳動帽 球墨鑄鐵、鑄鋼 手輪 可鍛鑄鐵 防塵罩 塑料 密封圈 ****橡膠、三元乙丙 止推軸承 錫青銅 閥蓋 灰鑄鐵、球墨鑄鐵、鑄鋼 螺栓 碳鋼、不銹鋼 閥體 灰鑄鐵、球墨鑄鐵、鑄鋼 銅螺母 錫青銅 閥桿 不銹鋼 閥瓣 球墨鑄鐵+三元乙丙或****橡膠

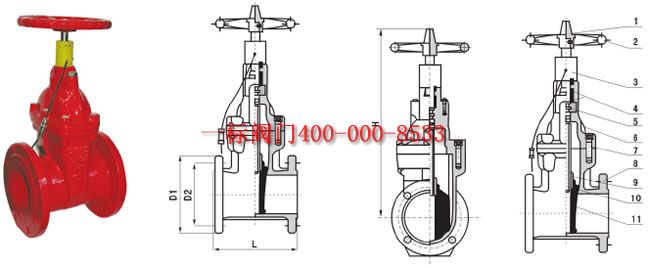

三、主要技術參數   公稱壓力：1。0～2。5MPa   公稱通經：50～400mm   工作溫度：0～80℃   適用介質：水、油、汽等   法蘭標準：GB/T 17241。6 GB9113   試驗標準：GB13927 AP1598 四、信號彈性座封閘閥主要連接外型尺寸單位：mm

DN 50 65 80 100 125 150 200 250 300 350 400 L 178 190 203 229 254 267 292 330 356 381 406 H 370 408 452 510 566 630 765 927 1048 1110 1320

信號閥的要求　　1）信號閥應具有輸出“通”、“斷”電信號裝置，且在信號閥入口壓力恒定為0.35MPa時，信號閥由全開到關閉的過程中，輸出“通”信號(閥開啟)的觸點轉換為輸出“斷”信號(閥關閉)時，此轉換點流量應大于等于全開流量的80%，過此點后閥一直輸出“斷”信號(閥關閉)。全開流量為信號閥在人口壓力恒定為0.35MPa時，信號閥全部打開測得的流量值。 　　2）信號閥按標準規定進行過載能力試驗，其電器元件不得出現過熱燒毀、坑點、觸點粘合等現象。 　　3）信號閥按標準規定進行耐電壓能力測試，在規定的試驗電壓下，其所有活動部件和靜止部件（包括外殼) 之間應耐電壓60s士5s不被擊穿。 　　4）信號閥按標準規定進行絕緣電阻測試， 在下列部件之間的絕緣電阻應大于2MΩ。 　　a) 觸電斷開時，同級進線與出線之間; b）各帶電部件與金屬支架(包括外殼)之間。 　　5） 信號閥按標準規定進行接觸電阻測試，開關的每對閉合觸點之間的接觸電阻應小于0.01Ω。
