產品展示

中線對夾蝶閥

品牌：	一標
型號：
材質：
連接形式：
工作壓力：
工作溫度：
適用介質：
用途：

點此詢價：

詳細信息

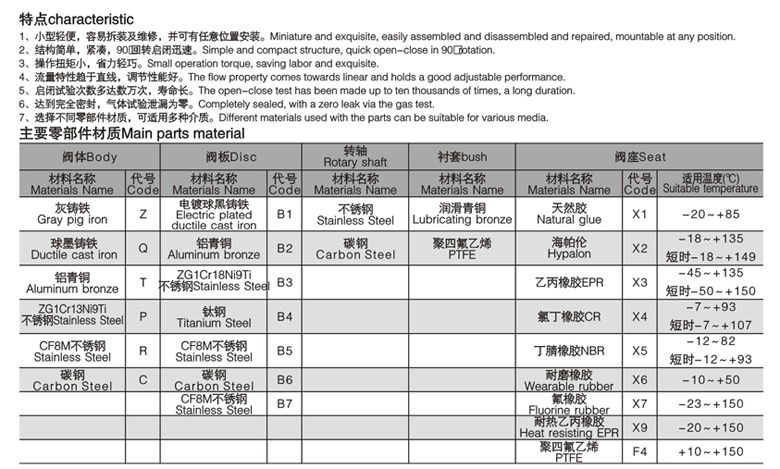

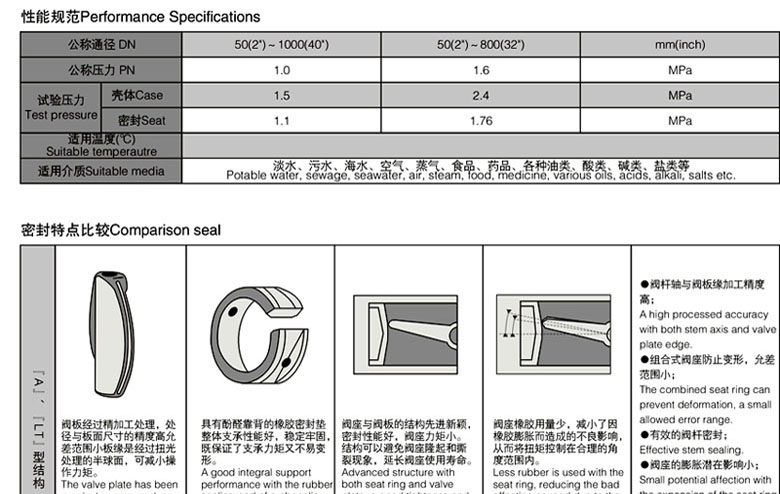

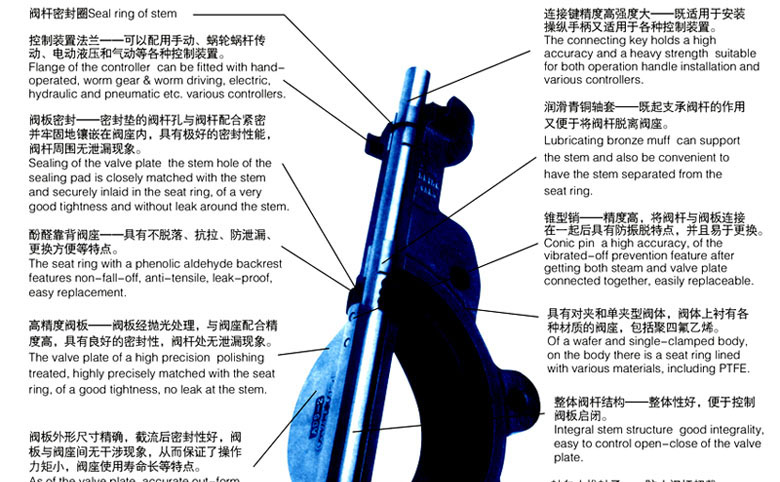

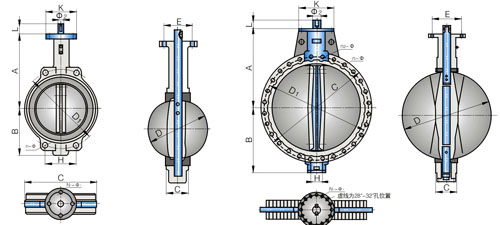

點擊新窗口打開大圖

PN1.0/PN1.6MPa

規格		尺寸 (am)														重量 (kg)
mm	inch	A	B	C	D	L	H	D1	N-Φ	K	E	N1-Φ1	Φ 2	G	n2-M	重量 (kg)
50	2	161	80	42	52.9	32	84.84	120	4-23	77	57.15	4-6.7	12.6	118	-	2.5
65	25	175	89	44.7	64.5	32	96.2	1362	4-265	77	57.15	4-6.7	12.6	137	-	3.2
80	3	181	95	45.2	78.8	32	61.23	160	8-18	77	57.15	4-6.7	12.6	143	-	3.6
100	4	200	114	52.1	10.4	32	70.80	185	4-245	92	69.85	4-10.3	15.77	156	-	4.9
125	5	213	127	54.4	123.3	32	82.28	215	4-23	92	69.85	4-10.3	18.92	190	-	7
150	6	226	139	55.8	155.6	32	91.08	238	4-25	92	69.85	4-10.3	18.92	212	-	7.8
200	8	260	175	60.6	202.5	45	112.89 76.35	295	4-25 4-23	115	88.9	4-14.3	22.1	268	-	13.2
250	10	292	203	65.6	250.5	45	92.40	357	4-29	115	88.9	4-14.3	28.45	325	-	19.2
300	12	337	242	76.9	301.6	45	105.34	407	4-29	140	107.95	4-14.3	31.6	403	-	32.5
350	14	368	267	76.5	333.3	45	91.11	467	4-30	140	107.95	4-14.3	31.6	436	-	41.3
400	16	400	309	86.5	389.6	512 72	100.47 102.42	515 525	4-26 4-30	197	158.75	4-20.6	33.15	488	-	61
450	18	422	328	105.6	440.51	512 72	88.39 91.51	565 585	4-26 4-30	197	158.75	4-20.6	38	539	-	79
500	20	480	361	131.8	491.5	642 82	96.99 101.68	620 650	4-26 4-33	197	158.75	4-20.6	41.15	593	-	128
600	24	562	459	152	592.5	702 82	113.42 120.46	725 770	4-30 4-36	276	215.9	4-22.2	50.65	816	-	188
700	28	624	520	163	695	6682	109.65	840	4-30 4-36	300	254	8-18	55 6335	895	4-M33	284
800	32	672	591	188	794.7	66 82	124	950	4-33 4-39	300	254	8-18	55 63.35	1015		368
900	36	720	656	203	864.7	118	117.57	1050	24-33	300	254	8-18	75	1115	4-M30	713
1000	40	800	721	216	965	142	129.89	1160	24-36	300	254	8-18	85	1230	4-M33	864

注：DN50(2")～800(32")“A”型蝶閥分別適用于PN1.0/PN1.6MPa二種壓力級，表中每格有兩個

尺寸的分別表示PN1.0/PN1.6MPa二種壓力級連接尺寸。與閥門連

接的管法蘭連接尺寸參照法蘭連接尺寸表(圖一)。蝶閥上法蘭可通用于手動、蝸輪蝸桿傳動、電動、

氣動等。

表中DN50(2")～500(20")中D1和n-Φ尺寸為蝶閥本身安裝定位尺寸，其中DN50(2")～350

(14")的D1和n-Φ尺寸包容GB9112-99，DIN2501(德國), BS4504(英國)，ISO2084、

ISO2531(國際標準)，BS10-E(英國)，ANSI1259(美國)等法蘭連接標準。DN400(16")～500

(20")包容GB9112-88、DIN2501、ISO2084、BS4504法蘭連接標準。

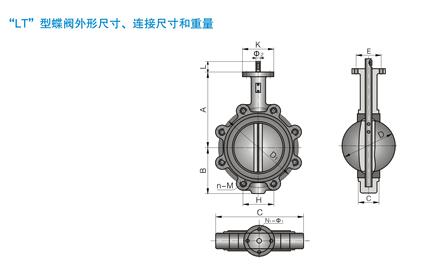

點擊新窗口打開大圖

N1.0/PN1.6MPa

規格		尺寸 (mm)													重量 (kg)
mm	inch	A	B	C	D	L	H	D1	N-M	K	E	N1- Φ 1	Φ 2	G	重量 (kg)
50	2	161	80	42	52.9	32	88.38	120	4-M16	77	57.15	4-6.7	12.6	118	3.8
65	2.5	175	89	44.7	64.5	32	102.54	136.2	4-M16	77	57.15	4-6.7	12.6	137	4.2
80	3	181	95	45.2	78.8	32	61.23	160	8-M16	77	57.15	4-6.7	12.6	178	4.7
100	4	200	114	52.1	104	32	68.88	185	8-M16	92	69.85	4-10.3	15.77	206	9.0
125	5	213	127	54.4	123.3	32	80.36	215	8-M16	92	69.85	4-10.3	18.92	238	10.9
150	6	226	139	55.8	155.6	32	91.84	238	8-M20	92	69.85	4-10.3	18.92	266	14.2
200	8	260	175	60.6	202.5	45	92.40	295	12-M20 12-M24	115	88.9	4-14.3	22.1	329	18.2
250	10	292	203	65.6	250.5	45	105.34	357	12-M20 12-M24	115	88.9	4-14.3	28.45	393	26.8
300	12	337	242	76.9	301.6	45	91.11	407	12-M20 12-M24	140	107.95	4-14.3	31.6	462	40
350	14	368	267	76.5	333.7	45	112.89 76.35	467	12-M20 12-M24	140	107.95	4-14.3	31.6	515	56
400	16	400	309	86.5	390.1	51.2 72	100.47 102.42	515 525	16-M24 16-M27	197	158.75	4-20.6	33.15	579	96
450	18	422	328	105.6	441.2	51.2 72	88.39 91.51	565 585	16-M24 16-M27	197	158.75	4-20.6	38	627	122
500	20	480	361	131.8	491.5	64.2 82	96.99 101.68	620 650	16-M24 16-M30	197	158.75	4-20.6	41.15	696	202
600	24	562	459	152	592.5	70.2 82	113.42 120.46	725 770	16-M27 16-M33	276	215.9	4-22.2	50.65	821	270

注：DN50(2")～600(24")“LT”型蝶閥分別適用于PN1.0/PN1.6MPa二種壓力級，表中每格有兩個尺寸的分別表示PN1.0/PN1.6MPa二種壓力級連接尺寸。與閥門連
接的管法蘭連接尺寸參照法蘭連接尺寸表(圖一)。蝶閥上法蘭可通用于手動、蝸輪蝸桿傳動、電動、氣動等。
“LT”型蝶閥的結構、性能、零件的材質與“A”型均相同，區別在于“A”型可通過雙頭螺柱(或加長六角螺栓)對夾連接在兩管法蘭之間(即對夾式)�！癓T”型除
通過兩面三刀組普通六角螺栓連接在兩管路之間外，還可以安裝在管端(即單夾式)作為排空閥使用，但需在訂貨合同中注明管端使用。

點擊新窗口打開大圖

手柄傳動裝置外形尺寸及重量

適用蝶閥口徑 (mm)	尺寸 (am)			重量 (kg)
適用蝶閥口徑 (mm)	A	B	R	重量 (kg)
50-100	266.7	32	51	0.5
125-150	345	32	51	0.8
200-300	353	45	76.5	1.3

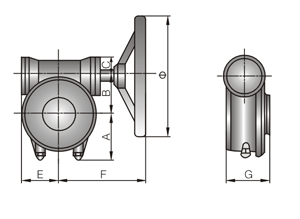

蝸輪蝸桿傳動裝置外形尺寸及重量

型號	適用蝶閥口徑	尺寸 (mm)						重量 (kg)
型號	適用蝶閥口徑	A	B	C	E	F	G	重量 (kg)
3D-15	50-150	64	48	31	59	121	73	6
3D-50	200-250	80	70	39	78	163	89	8.5
3D-120	300-350	98	95	44	98	193	98	18

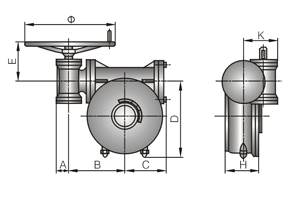

蝸輪蝸桿二級傳動裝置外形尺寸及重量

型號	適用蝶口徑am)	尺寸 (am)								重量 (kg)
型號	適用蝶口徑am)	A	B	C	D	E	Φ	H	K	重量 (kg)
3D-30/250	400-450	57	178	121	220	174	300	125	112	30
3D-30/400	500-600	57	221	142	274	174	300	145	112	72
3D-60/800	700-800	67	244	183	351	165	400	157	143	133

DN50-350蝶閥電動裝置外形尺寸及重量

型號	適用蝶閥口徑	好大輸出轉矩 (N.m)	輸出轉速 (r/min)	電機功率 (kw)	90°啟閉時間	尺寸 (am)								重量 (kg)
型號	適用蝶閥口徑	好大輸出轉矩 (N.m)	輸出轉速 (r/min)	電機功率 (kw)	90°啟閉時間	A	B	C	D	E	F	G	d	重量 (kg)
LQ5-1	50-80	50	1	O.016	15	258	109	76	162	80	125	187	185	15
LQl0-1	100	100	1	0.025	15	258	109	76	162	80	125	187	185	15
LQ20-1	125-150	200	1	0.06	15	258	109	76	162	80	125	187	185	15
LQ40-1	200	400	1	0.09	15	325	163	110	235	100	165	205	280	35
LQ80-1	250-300	800	1	0.18	15	325	163	110	235	100	165	205	280	35

型號	適用蝶閥口徑	好大輸出轉矩(N.m)	輸出轉速 (r/min)	電機功率	90°啟閉時間	尺寸 (mm)								重量 (kg)
型號	適用蝶閥口徑	好大輸出轉矩(N.m)	輸出轉速 (r/min)	電機功率	90°啟閉時間	A	B	C	D	E	F	G	d	重量 (kg)
LQ5-1	50(2")-0(3")	50	1	16	15	258	143	68	162	80	125	187	185	17
LQ10-1	100(4")	100	1	25	15	258	143	68	162	80	125	187	185	17
LQ20-1	125(5")-150(6")	200	1	60	15	258	143	68	162	80	125	187	185	17
LQ40-1	200(8")	400	1	90	15	325	171	100	235	100	165	205	280	35
LQ80-1	250(10")-300(12")	800	1	180	15	325	171	100	235	100	165	205	280	35

點擊新窗口打開大圖

型號	適用蝶閥規格 mm(inch)		好大輸出轉矩(N.m)	輸出轉速 (r/min)	電機功率 (kw)	90°啟閉時間	尺寸 (mm)											重量 (kg)
型號	PN1.0	PN1.6	好大輸出轉矩(N.m)	輸出轉速 (r/min)	電機功率 (kw)	90°啟閉時間	A	B	C	D	E	F	G	H	L	K	Φ	重量 (kg)
802.10-1	50(2")-100(4")	50(2")-100(4")	100	1	125	15	250	420	79	82	253	156	213	110	132	62	220	22
802.20-1	125(5")-150(6")	125(5")-150(6")	200	1	45	15	250	420	79	82	253	156	213	110	132	62	220	22
802.60-1	200(8")-300(12")	200(8")-250(10")	600	1	180	15	287	552	110	101	330	196	254	156	134	86	360	42
802.150-0.5	350(14")-450(18")	300(12")-350(14")	1500	0.5	370	30	287	552	110	101	330	196	254	156	134	86	360	42
802.250-1	500(20")	400(16")-450(18")	2500	1	750	15	330	625	140	152	365	230	288	185	134	120	500	90
802.500-0.5	600(24")	500(20")-600(24")	5000	0.5	750	30	330	625	140	152	365	230	288	185	134	120	500	90
802.1000-0.2	700(28")-800(32")	700(28")-800(32")	10000	0.2	1100	75	具體尺寸請看 802.1000-0.2外形圖

注:802系列電動裝置可用于戶外,并有防爆型,控制器型號為BFA。

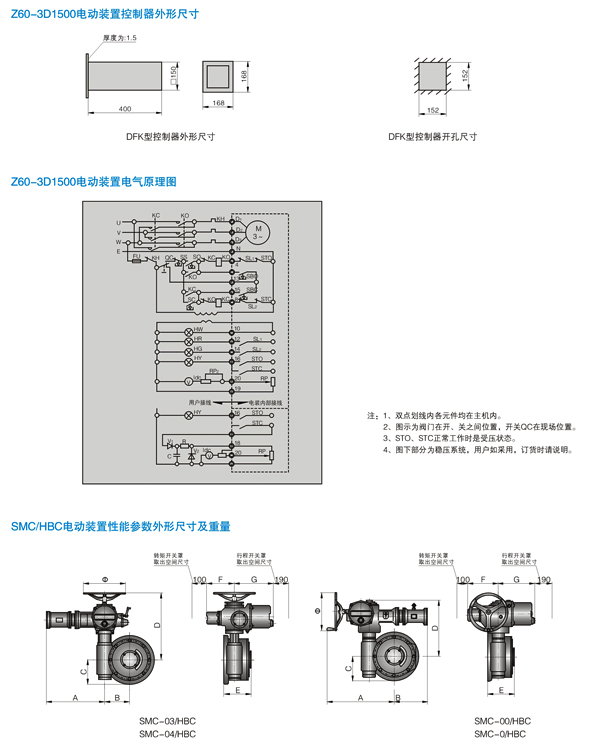

點擊新窗口打開大圖

型號			好大輸出轉矩(N.m)	輸出轉速 (r/min)	電機功率 (kw)	90°旋轉時間	尺寸 (mm)									量 (kg)
型號	PN1.0MPa	PN1.6MPa	好大輸出轉矩(N.m)	輸出轉速 (r/min)	電機功率 (kw)	90°旋轉時間	A	B	C	D	E	F	G	φ	H*	量 (kg)
SMC-4/H0BC	200(8")-250(10")	200(8")-250(10")	580	0.5	300	30	243	64	121	422	160	185	328	508	90	74
SMC-03/H1BC	300(12")-450(16")	300(12")-450(16")	1760	0.5	600	30	470	89	145	491	188	202	369	508	35	120
SMC-04/H2BC	500(20")-600(24")	500(20")	2990	0.5	600	30	470	108	172	504	202	202	369	508	45	140
SMC-00/H3BC	700(28")-800(32")	600(24")	7650	0.5	1100	30	552	408	203	497	230	251	364	305	45	220
SMC-0/H4BC	900(36")-1000(40")	700(28")-800(32")	17300	0.4	1500	37.5	607	373	238	568	262	273	369	305	45	300

注：SMC/HBC電動裝置可用于戶外，并有防爆型，控制器型號為LFK型。*H：SMC/HBC電動裝置與對夾式蝶閥連接用接盤高度。
