產品概況

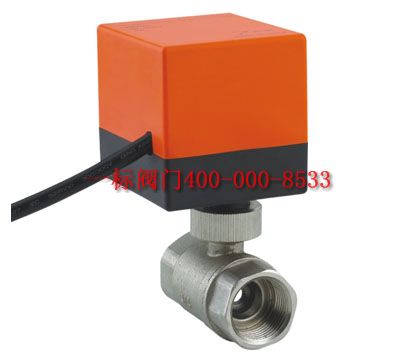

本公司生產的電動二通閥是由閥體和電動執行器兩部分組成。具有結構簡單,工作可靠,流體通過能力強及節能等優點。可廣泛應用于采暖、中央空調、太陽能熱水系統、水處理系統的冷熱水通斷控制;也可以用于低壓水蒸汽的通斷控制。其中配B型號電動執行器的電動二通球閥,實現一條線控制,能與所有的溫控開關配套使用,還可以進行多閥并聯運行,是一款性價比很高的產品。
結構特點:
1.內置高品質微動開關,閥門啟閉過程完成后電機不通電,因而壽命長、節能,并且特別安全。
2.外殼為高強度阻燃工程塑料,經久耐用。
3.采用優質四氟密封圈,及兩端加裝特殊彈性結構,確保密封穩定可靠且密封壽命大大延長。
4.B型電動二通球閥驅動器內置控制電路板,一條線控制,可配三速開關,可實現多閥并聯,節省溫控器。(四管制專用)
產品概述:
1、產品簡介
a智能溫控閥是手動溫控閥替代產品,獨具自動調節功能,
b閥門根據設定的時間和溫度自動開啟與關閉來控制室溫溫度。
c獨特外掛電池盒設計,更換電池輕松簡單,電池為普通兩節AA(5號)電池即可;
d預留了M_BUS和485通訊接口,可以遠程對每只閥門進行開啟和關閉,和對
e系統內每只閥門進行實時監控;
2.產品特點
質量可靠
閥體采用合金黃銅鍛壓工藝制造而成,每只閥門都經過25公斤壓力試驗杜絕漏水情況發生;
閥頭采用多重密封防護設計可以在惡劣的條件下穩定可靠的使用,即使被水淹后也能正常工作;
閥頭與閥體采用專利技術扎帶連接,連接可靠防惡意拆卸;
維護方便
特別的外接電池盒設計,用戶可自行更換電池;
安裝方便:無進水方向限制,水平、傾斜、垂直任意安裝;
操作簡單:刷卡式操作配合一鍵式按鈕,用戶能直觀的看到各種重要的參數;操作方便簡潔;
遠程通訊:預留通訊接口,方便組網可實現遠程操控和監控功能;
微功耗、壽命長:采用MSP430單片機技術,電路靜態電流降至4uA,配合大容量鋰電池滿足壽命6年以上;
安裝調試要求
1、安裝前請仔細閱讀說明書,必須由專業技術人員進行安裝,并嚴格按照接線圖接線。
2、電動二通球閥無介質流向規定;
3、電動執行器可任意角度安裝,但必須在閥體的水平上方。
4、安裝時絕不能對電動執行器施力,否則會損壞電動執行器。
5、卸下閥體安裝時好不能對閥桿施力,否則閥桿變形導致故障。
6、普通接線型電動球閥不能配三速開關,只配機械或者電子式溫控器;配B型電動執行器的球閥,各種溫控器均可。
7、調試時必須觀察電動執行器是否能可靠啟動或停止,若球連續不停轉動,必須調換電動執行器,否則密封壽命會變短。
8、不得將驅動器包在保溫層內。
電動二通球閥技術指標:
控制特性:電機驅動復位
驅動電源:230V AC±10%,50-60Hz;
功率消耗:4W(僅當閥門開啟,關閉時);
電機類別:雙向同步電機;
動用時間:15S(開~關);
公稱壓力:1.6Mpa;
泄 露 量:零泄露;
連接方式:管螺紋G(也可按用戶需求定制);
適用介質:冷凍水或熱水;
介質溫度:1~130℃;
環境溫度:0~60℃;
超大關閉力:好大可達到8MPa;
口徑:DN15-DN25;
◆材質說明
●閥體材料:鍛造黃銅
●閥桿材料:不銹鋼(AISI302)
●密封材料:****橡膠(NBR)
●驅動器底盤:壓鑄鋁合金
●驅動器蓋:阻燃ABS工程塑料
●工作介質:水
●介質溫度:<94℃
公稱口徑 |
DN |
mm |
15 |
20 |
25 |
32 |
工作電源 |
|
V |
DC3.6/2.4Ah | |||
靜態電流 |
|
μA |
≤10 | |||
工作電流 |
|
m A |
≤3 | |||
好大電流 |
|
m A |
≤50 | |||
電池壽命 |
|
年 |
≥6 | |||
閥門壽命 |
|
次 |
>20000 | |||
時間精度 |
|
|
100PPM | |||
工作壓力 |
|
|
≤1.6MPa | |||
防護等級 |
|
|
1P54 | |||
熱敏電阻線長 |
|
m |
0.4 | |||
環境溫度 |
|
℃ |
30 | |||
長 度 |
L |
mm |
64 |
70 |
75 |
81 |
寬 度 |
W |
mm |
82 |
82 |
82 |
82 |
高 度 |
H |
mm |
100 |
104 |
104 |
115 |
連接螺紋 |
M |
|
R1/2’ |
R3/4’ |
R1’ |
R1’ 1/4 |
重 量 |
|
.kg |
0.4 |
0.5 |
0.57 |
0.83 |
