產品展示

RVHX暗桿彈性座封閘閥

品牌：	一標
型號：
材質：
連接形式：
工作壓力：
工作溫度：
適用介質：
用途：

點此詢價：

詳細信息

暗桿軟密封閘閥產品概述
天津市一標閥門制造有限公司生產的RVHX,RVCX暗桿彈性座封閘閥，利用閘門整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良、漏水和生銹的問題，更有效地節約安裝空間。Z45X暗桿軟密封閘閥廣泛應用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和節流閥門使用。

結構特點
1.整體閥蓋暗桿設計，結構緊湊；閥桿螺母與閘板兩體結構，無卡阻現象發生；直通道，無泄留凹腔；閥桿密封采用“O”形密封圈。
2.有優秀的防腐性能,殼體內，外表面噴涂環氧樹脂，需要時內表面襯搪瓷；連接螺栓采用內六角螺栓，頂部膠封。
3.可靠的衛生性環氧樹脂符合衛生標準GB/T17219-1998,閘板整體包覆符合衛生檢驗的橡膠；閥桿、閥桿螺母等零件采用不受水腐蝕的不銹鋼或青銅等到材料。適用飲用水、給排水、污水處理、天然氣與煤氣、工業以及食品等行業。

暗桿軟密封閘閥主要零部件材質

編號	零件名稱	材質
1	閥體	灰鑄鐵、球墨鑄鐵
2	閘板	球墨鑄鐵外覆三元乙丙橡膠或丁晴橡膠
3	內六角螺栓	碳化處理
4	密封圈	丁晴橡膠、三元乙丙橡膠
5	閥蓋	灰鑄鐵、球墨鑄鐵
6	閥桿	不銹鋼
7	“O”型密封圈	丁晴橡膠、三元乙丙橡膠
8	止推軸承	錫青銅
9	螺栓	不銹鋼
10	壓蓋	球墨鑄鐵
11	防塵罩	丁晴橡膠
12	手輪（傳動帽）	鑄鐵

暗桿軟密封閘閥主要技術參數
公稱壓力：1.0~2.5MPa
公稱通徑：50~600mm
工作溫度：0~120℃
適用介質：水、油、氣等
法蘭標準：GB/T 17241.6 / GB/T9113.1
試驗標準：GB13927
點擊新窗口打開大圖

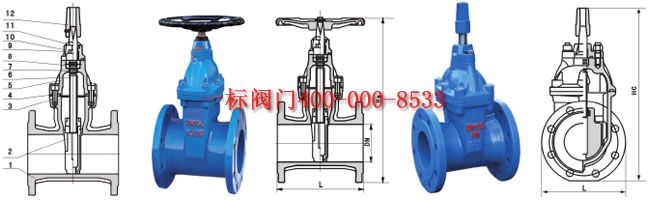

暗桿軟密封閘閥主要連接外型尺寸

DN	50	65	80	100	125	150	200	250	300	350	400
L	178	190	203	229	254	267	292	330	356	381	406
H	370	408	452	510	566	630	765	927	1048	1110	1320

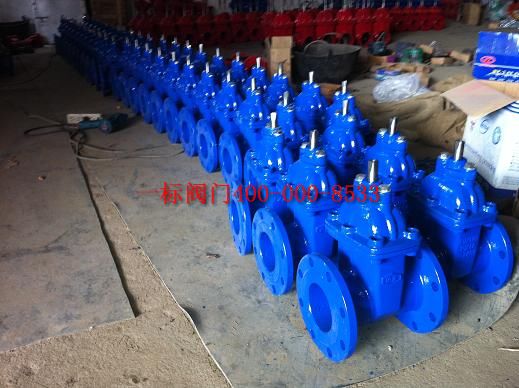

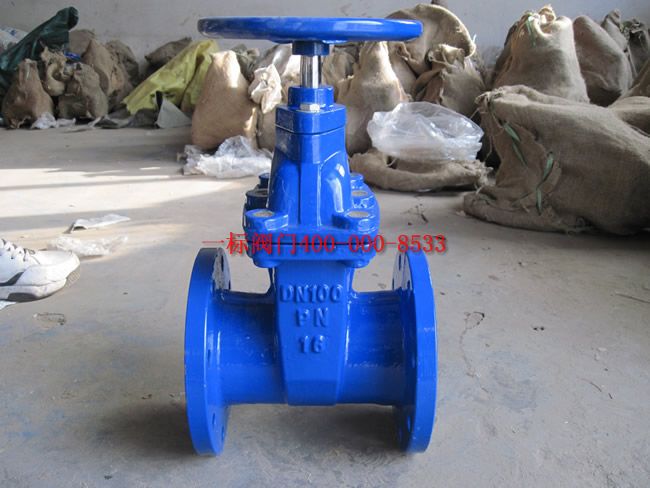

Z45X暗桿軟密封閘閥實物圖

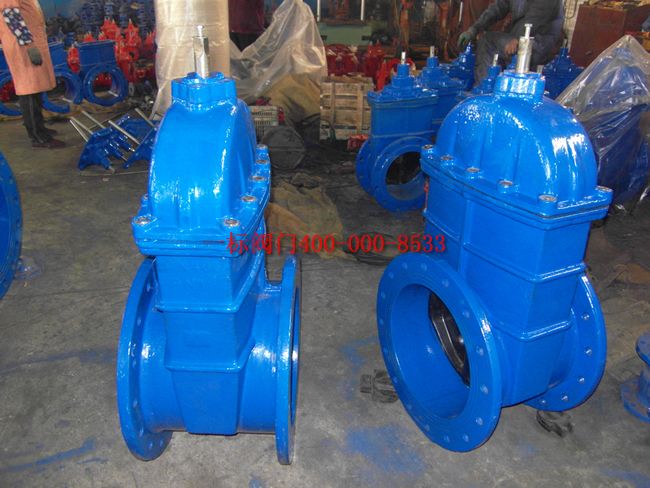

Z45X暗桿軟密封閘閥實物圖
